relatório de Teste do Transformador de Isolamento Trifásico de Cobre Total de 10 kVA: A Jornada de Precisão de 380 V para 220 V

Sumário

1. História do projecto : Compreensão do Requisito Personalizado

2. Especificações Principais : Transformador de Isolamento Trifásico de Cobre Integral de 10 kVA

3. Destaques do produto : Design Inovador e Configurações Detalhadas

4. Análise de Dados de Teste : Tensão de Saída, Queda de Tensão e Equilíbrio Trifásico

5. Conclusão : Verificação e Qualificação de Desempenho

6. Perguntas Frequentes (FAQ)

1. Contexto do Projeto: Atendimento às Exigências de Precisão de Tensão

Em aplicações industriais, a conversão de tensão é frequentemente o primeiro passo crítico para garantir a compatibilidade dos equipamentos. Recentemente, a LINKWELL recebeu um pedido personalizado de um cliente que necessitava converter a alimentação industrial padrão trifásica de 380 V até saída trifásica de 220 V para atender a requisitos específicos de máquinas importadas ou de projetos no exterior.

Após um rigoroso processo de projeto e produção, duas unidades do nosso Transformador de Isolamento Trifásico em Cobre Integral (com potência nominal de 10 kVA/10 kVA) foram montadas com sucesso na fábrica da LINKWELL e encaminhadas para a fase final de testes. Este artigo leva-o diretamente ao local dos testes para presenciar o desempenho dos transformadores LINKWELL em operação.

2. Especificações Principais: Projetado para Estabilidade

Os dois transformadores testados representam um caso típico de transformador de isolamento personalizado solução, com os seguintes parâmetros principais:

• Tipo de Produto : Transformador de Isolamento Trifásico de Cobre Integral

• Marca : LINKWELL

• Potência Nominal : 10 kW (10 kVA)

• Voltagem de entrada : Trifásico 380 V (Entrada Industrial Padrão)

• Tensão de Saída : Trifásico 220 V (Saída Personalizada)

• Sistema de Saída : Sistema Trifásico de Cinco Fios (3 Fases + N + PE), atendendo aos rigorosos requisitos de segurança de aterramento

• Classe de isolamento : Conforme as normas internacionais para transformadores de isolamento

3. Destaques do Produto: Mais do que apenas conversão de tensão

Na LINKWELL, acreditamos que um ótimo transformador não é apenas uma ferramenta para alteração de tensão, mas sim uma garantia de segurança e durabilidade. As unidades testadas apresentam múltiplas otimizações:

✓ Terminais KE desenvolvidos internamente pela LINKWELL

Equipamos os transformadores com nossos terminais proprietários KE . Esses terminais asseguram uma conexão segura com resistência de contato mínima. Seu design estrutural exclusivo simplifica a instalação e a manutenção, demonstrando a expertise da LINKWELL no desenvolvimento de componentes elétricos.

️ Sistema de refrigeração ativa

Considerando a elevação de temperatura em 10 kVA, integramos um ventilador de refrigeração dedicado . Em conjunto com uma carcaça metálica robusta, isso garante que a unidade mantenha um estado operacional "fresco", mesmo durante operação contínua em plena carga.

✓ Conectores à prova d'água

Tanto as extremidades de entrada quanto de saída utilizam conectores à prova d'água . Esse projeto efetivamente impede a entrada de poeira e umidade, prolongando significativamente a vida útil do transformador em ambientes industriais desafiadores.

? Indicação Intuitiva de Status

O painel de controle apresenta claramente Entrada e Luzes indicadoras de saída . O status operacional é visível instantaneamente, permitindo inspeções rápidas e solução de problemas por engenheiros no local.

4. Análise de Dados de Teste: Deixe os Números Falarem

Os testes constituem a etapa final e mais crítica antes de o transformador deixar nossas instalações. Nossos técnicos realizaram testes rigorosos de carga em ambas as unidades:

• Equipamento de ensaio : Voltímetro Digital (Alta Precisão)

• Objetivo do Teste verificar a tensão de saída em vazio e sob carga, bem como o equilíbrio trifásico.

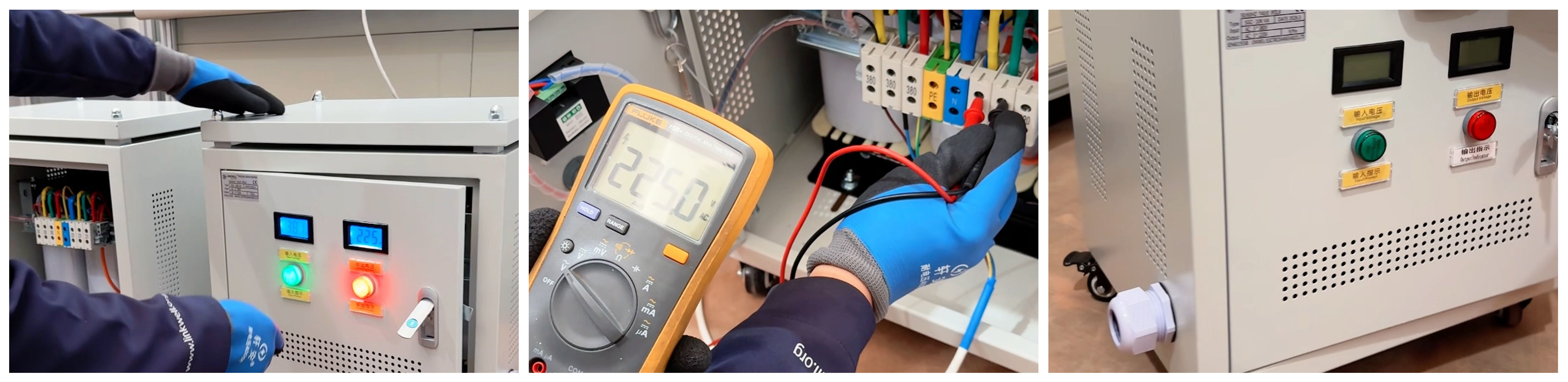

Registro de Teste no Local

*"Como você pode ver, a tensão de saída é trifásica de 220 V. Aplicamos intencionalmente uma queda de tensão entre 2% e 3%. Isso leva em conta a queda de tensão normal esperada sob carga total."*

Os resultados dos testes mostram:

• Tensão Medida : 225 V (condição sem carga/carga leve)

• Queda de Tensão Projetada : A 2%-3%uma margem de engenharia é reservada, garantindo que a saída se estabilize exatamente em 220 V sob carga nominal total.

• Equilíbrio Trifásico : Todas as três fases mediram aproximadamente 225 V , com flutuação mínima. Isso confirma a precisão do nosso processo de enrolamento e a excelência da simetria do circuito magnético.

Conclusão do Teste

Após testes funcionais rigorosos e verificação de parâmetros, todos os indicadores de desempenho desses transformadores atenderam aos padrões de qualificação . A precisão da tensão, o equilíbrio trifásico e a resistência de isolamento atendem ou superam as especificações técnicas do cliente.

5. Por que escolher os transformadores isoladores LINKWELL?

1. enrolamentos 100% em cobre : Nunca substituímos o alumínio pelo cobre. Isso garante maior condutividade, menor geração de calor e uma vida útil significativamente maior.

2. Isolamento Galvânico : Os enrolamentos primário e secundário estão eletricamente isolados, suprimindo eficazmente as harmônicas da rede e protegendo os equipamentos a jusante.

3. Personalização flexível tensões de entrada/saída, tipos de terminais e níveis de proteção podem ser todos personalizados conforme suas necessidades específicas.

4. Testes rigorosos cada transformador LINKWELL passa por um processo completo de testes, exatamente como o descrito neste relatório, antes do embarque.

Perguntas Frequentes (FAQ)

P1: O que é um transformador de isolamento? Como ele difere de um autotransformador padrão?
R: Um transformador de isolamento possui enrolamentos primário e secundário eletricamente separados. Seus principais objetivos são isolamento de segurança e supressão de Interferência . Em caso de falha elétrica, ele impede a formação de um circuito de choque, aumentando significativamente a segurança pessoal. O transformador testado aqui é um excelente exemplo.

P2: Por que a tensão de saída foi medida em 225 V, em vez de exatamente 220 V?
R: Trata-se de uma margem de engenharia . Os transformadores apresentam uma tensão ligeiramente superior em condições de vazio. Quando uma carga é aplicada, a tensão diminui naturalmente um pouco devido à resistência interna da bobina. A LINKWELL reserva uma margem de queda de tensão de 2% a 3% para garantir que a carga receba exatamente 220 V em plena capacidade.

Q3: O que significa "Sistema Trifásico de Cinco Fios"? Por que é importante?
R: Um sistema trifásico de cinco fios é composto por três condutores de fase (A/B/C) + um condutor neutro (N) + um condutor de proteção terra (PE) . Este sistema separa rigorosamente o neutro funcional da terra de proteção, oferecendo um nível de segurança muito superior ao antigo sistema trifásico de quatro fios. É o requisito padrão na distribuição industrial moderna de energia em todo o mundo.

Q4: O ventilador de refrigeração torna o transformador muito barulhento?
R: Os ventiladores selecionados pela LINKWELL são modelos de baixo ruído e normalmente são controlados por um termostato. Eles só entram em funcionamento quando a temperatura interna atinge um ponto pré-definido e permanecem desligados em condições normais. Esse projeto garante uma refrigeração eficaz quando necessária, mantendo ao mesmo tempo uma operação silenciosa.

Q5: Posso personalizar outras especificações de tensão, por exemplo, entrada de 660 V e saída de 400 V?
R: Absolutamente. A LINKWELL possui ampla experiência em projetos personalizados. Basta nos fornecer as suas tensão de entrada, tensão de saída, potência exigida (kVA) e cenário de aplicação . Nossa equipe de engenharia pode projetar a solução ideal para você.
