キャビネット用冷却ファン完全ガイド：構成、設置方向および重要なポイント
目次
電気制御分野において、キャビネットの冷却は設備の安定した運転を確保する上で重要な要素です。適切な冷却ソリューションは、機器の寿命を延ばすだけでなく、故障率を大幅に低下させます。本記事では、キャビネット用冷却ファンの構成、正しい取り付け方法、および設置方向の選定について包括的に分析し、専門的な知識を提供します。
1. キャビネット冷却ファンの構成
電気業界では、冷却装置には特定の用語があります：
-

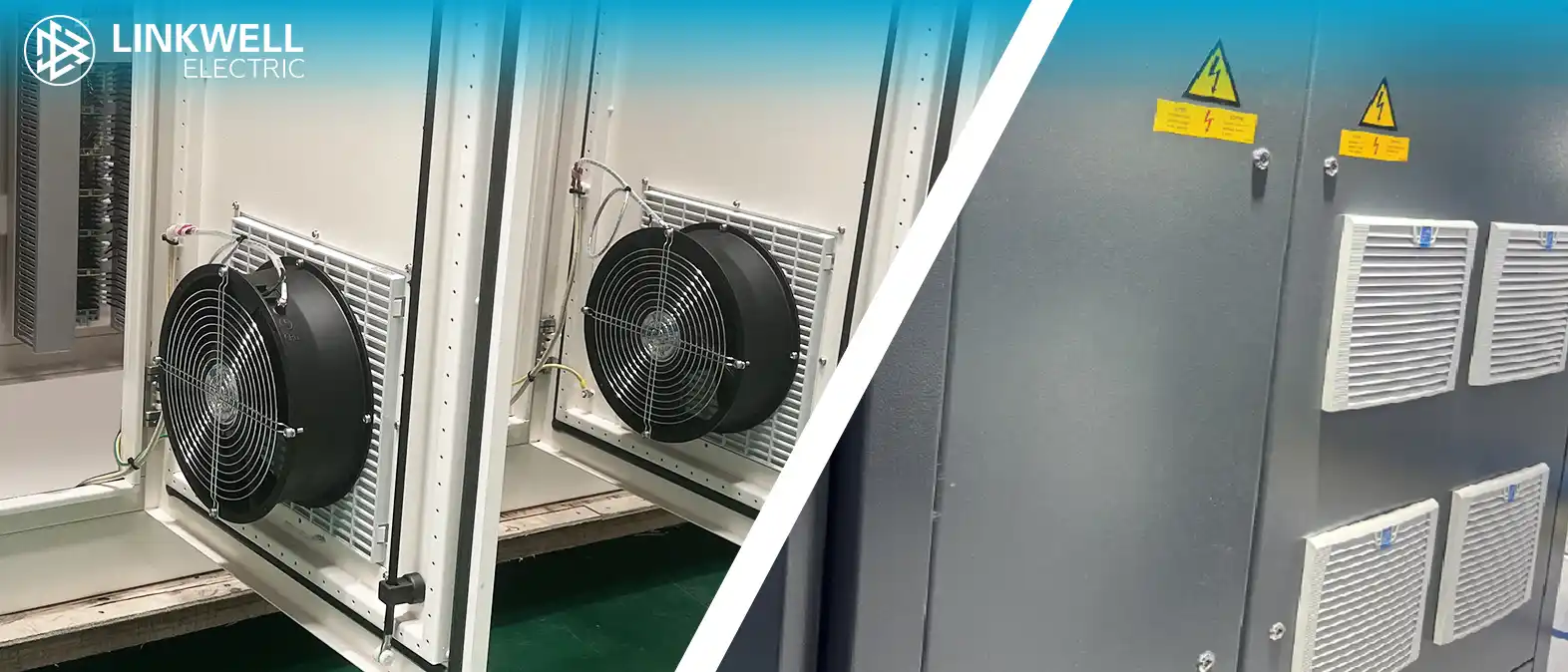

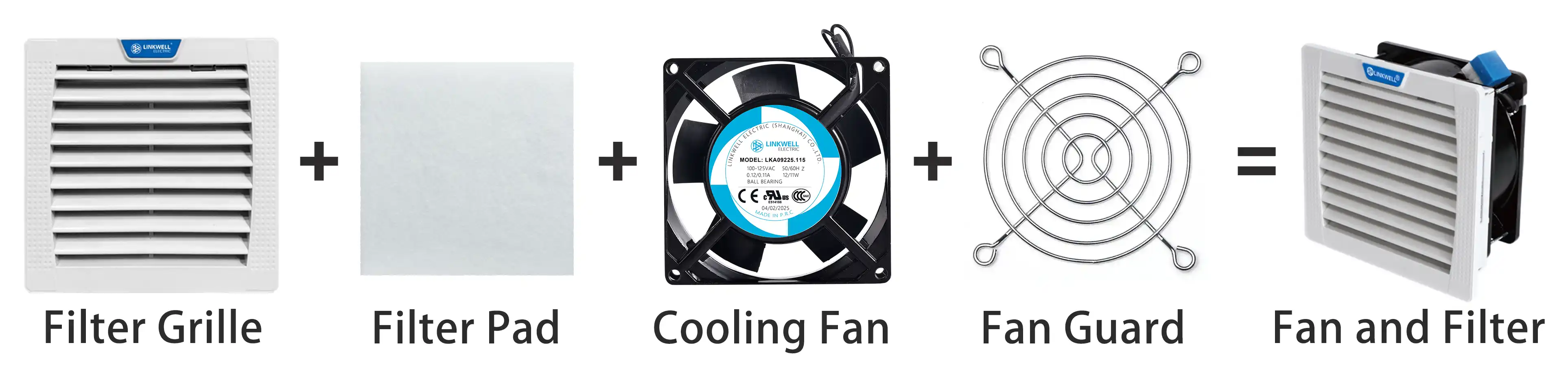

ファンフィルタユニット : ファン付きのフィルター装置で、冷却ファンとファンガードから構成される
-
冷却扇風機 : キャビネット内に空気を送り込んだり、熱風を排出したりするための主要部品
-
ファンガード : 運転中のファンを保護し、異物がブレードに接触するのを防ぐ
-
-
フィルターメッシュカバー (またはグリル): ファンなしで通気のみを目的として使用される
-
プラスチックグリル : 構造的なサポートと基本的な保護を提供する
-
フィルター綿 : 空気中のほこりや微粒子を除去し、キャビネット内を清潔に保つ
-
最も一般的な構成は「1つのファンと1つのフィルターメッシュカバーの組み合わせ」であり、通気とフィルター機能の両方のニーズを満たす
2. ファン設置手順
1. ファンの設置方向を決定する
主な質問 ：キャビネット内に空気を吹き込むか、熱気を外に排出するかを確認してください。これは重要ですが、ユーザーが見落としがちな点です。
専門家の推奨 ：通常はキャビネット内部を 正圧 正圧環境にするのが望ましいです。つまり、ファンはキャビネット内へ空気を送り込むべきです。理由は以下の通りです。
-
ファンが外へ排気する場合（キャビネット内が負圧状態）、ドアの隙間や天板、側面パネルなどから未フィルター処理の空気が吸引されます。
-
長期間の運転により内部にほこりが蓄積し、電気機器の正常な動作に影響を与える可能性があります。
-
キャビネット内へ空気を送り込む方式なら、フィルターコットンを通じて空中の粉塵粒子を効果的に除去できます。
プロのアドバイス キャビネットファンの設置において、正圧は負圧よりも優れています。フィルターを通した空気をキャビネット内に送り込むことで、電子機器へのほこりの蓄積を防ぎ、故障のリスクを低減できます（具体的な選択は実際の製品要件によります）。
2. ファンの開口位置を決定する
基本原理 キャビネット内の効果的な空気対流を確保してください。
重要な点 :
-
ファンは、キャビネット内部の温度が周囲温度を超える場合にのみ有効です。
-

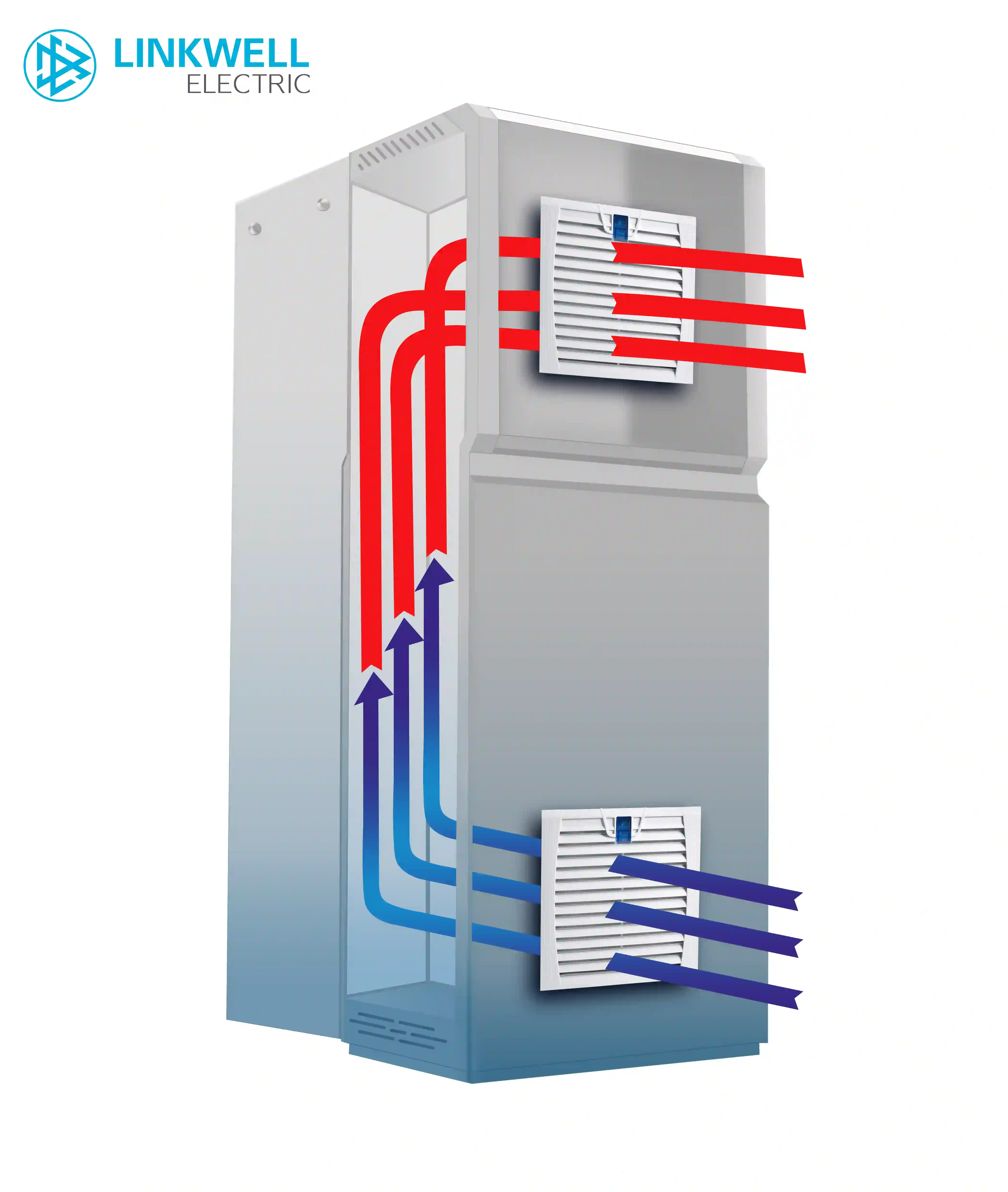

暖かい空気は冷たい空気よりも密度が低いため、キャビネット内で自然に下から上への気流が生じます。
-
標準的な設置：前面ドアまたは側面パネルの 下部セクション を吸気口とし、 上段 を排気口とします。
特殊状況の対応 :
-
装置のホットスポットが上部、側面、または前面ドアにあり、標準的な開口位置が取れない場合は、上部に開口を設けてください。
-
この場合、ファンを設置して 外向きに空気を排気する必要があります 内向きに送風するのではなく
過酷環境向けソリューション :
-
作業環境にほこり、油煙、湿気などの汚染物質が存在する場合
-
使用 ファンフィルターユニット インドの エアインテーク
-
使用 フィルターメッシュカバー インドの 排気口
-
二重保護により、汚染物質がキャビネット内に侵入することを防ぎます
3. 送風または吸気：設置方向の選択
これはキャビネット冷却において最も誤解されやすい点であり、正しい選択が冷却効率と装置の寿命に直接影響します。
正圧システム（キャビネット内へ送風）
-
操作 ファンがフィルターを通した冷たい空気をキャビネット内に送り込む
-
利点 :
-
正圧を作り出し、隙間からの未フィルター空気の侵入を防ぐ
-
流入する空気の清浄度を効果的に制御
-
内部へのほこりの蓄積を低減
-
-
適用シナリオ 高レベルな粉塵保護を必要とする、ほとんどの電気制御キャビネット
負圧システム（キャビネット内から排気）
-
操作 ファンがキャビネット内の熱い空気を排出
-
リスク :
-
負圧を作り出し、さまざまな隙間から未フィルターの空気を取り込む
-
長期運転中に内部に大量のほこりが蓄積
-
-
適用シナリオ :
-
特殊な機器レイアウト制約
-
一時的な冷却ソリューション
-
非常に清潔な環境
-
ハイブリッドシステム（推奨）
-
取り入れ ：ファンフィルター装置（キャビネット内へ送風）
-
排気 ：フィルターメッシュカバー（自然排気）
-
利点 ：正圧式ダスト防止と効率的な冷却を組み合わせる
4. 専門家によるQ&A
Q1: 多くの専門用途でなぜ正圧システムが推奨されるのですか？
A: 正圧システムは、キャビネットに入る空気がすべてフィルター装置を通ることを保証するため、ほこりや粒子などの汚染物質の侵入を効果的に防ぎ、機器のメンテナンス頻度や故障率を低減できます。負圧システムは若干冷却効率が高いものの、長期間使用するとほこりの蓄積により故障リスクが大幅に高まります。
Q2: キャビネットに必要な冷却ファンの台数はどのように決定すればよいですか？
A: 柜内の熱収支を計算します。基本式：必要風量（m³/h）= ［柜内発熱量合計（W）× 0.05］× 安全係数（通常1.2～1.5）。また、フィルター網の抵抗により実際の風量が低下するため、ファンの風量－静圧曲線も考慮する必要があります。
Q3: フィルター綿はどのくらいの頻度で交換すべきですか？
A: 環境の清潔さによって異なります。一般的な推奨期間は以下の通りです。
-
清浄な環境：3～6か月
-
一般的な工業環境：1～3か月
-
粉塵の多い環境：2～4週間
フィルター綿の状態を定期的に点検し、明らかな変色や通気抵抗の増加が見られたら、直ちに交換してください。
Q4: ファン設置におけるよくあるミスは何ですか？
A: よくある誤りには以下のようなものがあります。
-
吸気口と排気口が近すぎると、空気の短絡（ショートサーキット）が発生します
-
ケーブルポートのシールを施さず、圧力バランスを乱すこと
-
フィルターコットンを定期的に交換しないことにより、空気流量が減少すること
-
ファンの回転方向を誤って設置すること
Q5: 高温環境で冷却効果を高めるにはどうすればよいですか？
A: 以下の対策を実施してください：
-
風量の大きいファンを選定する
-
ファンの台数を増やし、配置を最適化する
-
ファンコイルユニットまたは熱交換器の使用を検討する
-
吸気口前に予冷装置を設置する
-
内部機器のレイアウトを最適化し、空気抵抗を低減する
適切なキャビネット冷却ソリューションには、機器からの発熱量、環境条件、保護等級など、複数の要因を包括的に検討する必要があります。ファンの構成および設置方向を適切に選定することで、効果的な冷却が実現できるだけでなく、機器の信頼性と耐用年数を大幅に向上させることもできます。設計および設置段階では、最適な冷却システム構成を確保するため、専門の技術担当者に相談することをお勧めします。
