Guida completa ai ventilatori di raffreddamento per armadi: composizione, direzione di installazione e punti chiave

Indice

1. Composizione dei ventilatori di raffreddamento per armadi

2. Passaggi dettagliati per l'installazione del ventilatore

3. Soffiare o aspirare: scelta della direzione di installazione

4. Domande e risposte professionali

Nel campo del controllo elettrico, il raffreddamento degli armadi è un fattore cruciale per garantire un funzionamento stabile delle apparecchiature. Una soluzione di raffreddamento adeguata non solo prolunga la vita utile delle apparecchiature, ma riduce anche in modo significativo i tassi di guasto. Questo articolo fornisce un'analisi completa della composizione, dei metodi corretti di installazione e della scelta della direzione dei ventilatori di raffreddamento per armadi, offrendo conoscenze professionali.

1. Composizione dei ventilatori di raffreddamento per armadi

Nel settore elettrico, i dispositivi di raffreddamento hanno una terminologia specifica:

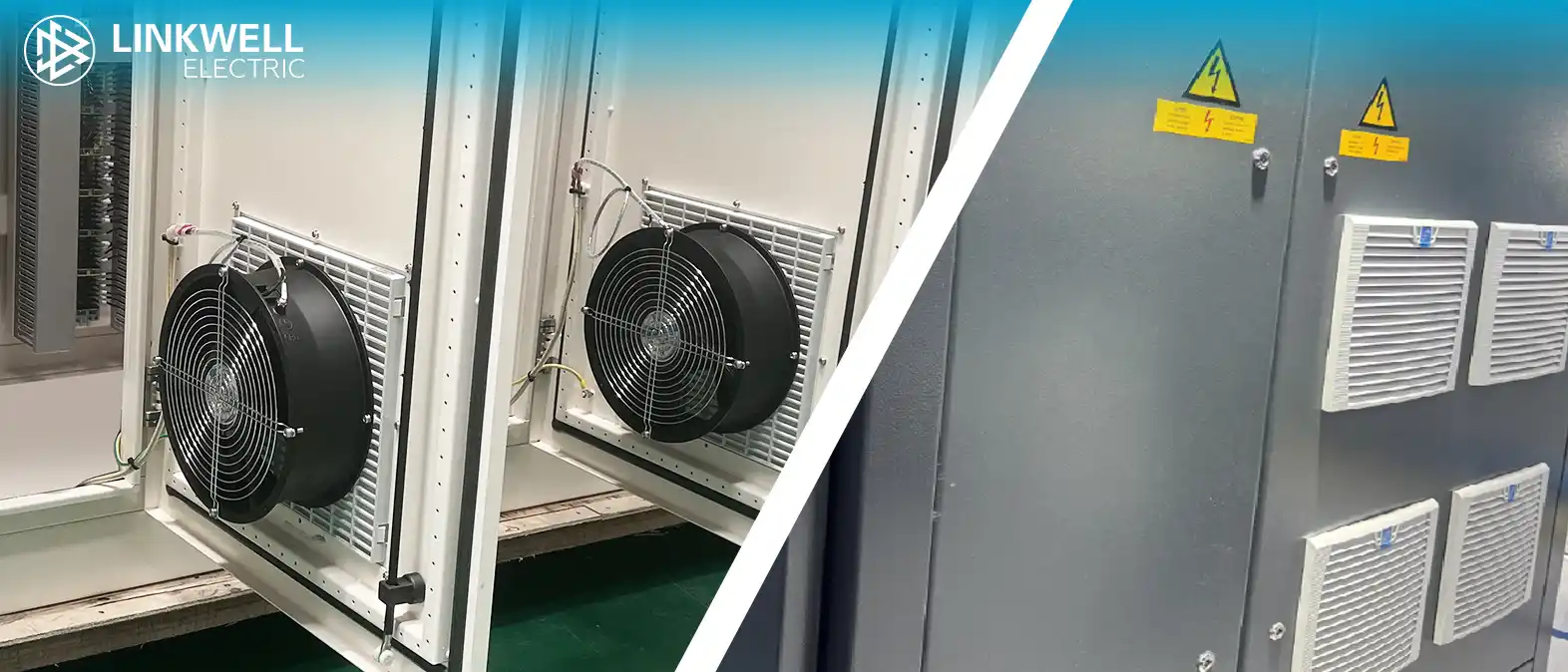

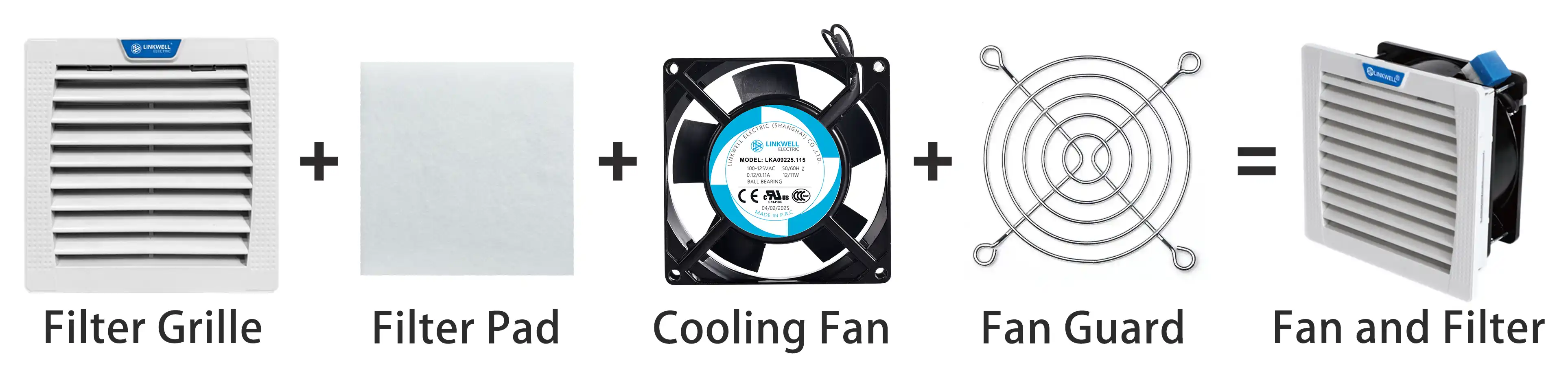

• Unità filtro ventilatore : Un dispositivo filtrante con ventilatore, composto da un ventilatore di raffreddamento e una griglia di protezione

  • Ventilatore di raffreddamento : Componente principale responsabile dell'immissione d'aria nell'armadio o dell'espulsione dell'aria calda

  • Protezione Ventola : Protegge la ventola durante il funzionamento e impedisce che oggetti estranei entrino in contatto con le pale

• Coperchio Griglia Filtro (o Griglia): Utilizzato esclusivamente per la ventilazione, senza ventola

  • Griglia in Plastica : Fornisce supporto strutturale e protezione di base

  • Cotone filtrante : Filtra polvere e particelle fini dall'aria, mantenendo pulito l'interno dell'involucro

La configurazione più comune è "una ventola abbinata a un coperchio con griglia filtro", soddisfacendo sia le esigenze di ventilazione che di filtraggio.

2. Passaggi per l'Installazione della Ventola

1. Determinare la Direzione di Installazione della Ventola

Domanda principale : Confermare se l'armadio richiede l'immissione di aria all'interno o l'estrazione dell'aria calda verso l'esterno. Questo aspetto è cruciale ma spesso trascurato dagli utenti.

Raccomandazione professionale : In genere, mantenere un pressione positiva ambiente interno all'armadio, il che significa che le ventole devono immettere aria all'interno dell'armadio. Motivi:

• Se le ventole estraggono l'aria verso l'esterno (pressione negativa all'interno dell'armadio), l'aria non filtrata verrà aspirata attraverso fessure presenti su porte, pannelli superiori, laterali, ecc.

• Un funzionamento prolungato porta all'accumulo di polvere all'interno, con conseguente influenza sul normale funzionamento delle apparecchiature elettriche

• Immettere aria all'interno dell'armadio consente una filtrazione efficace delle particelle di polvere presenti nell'aria mediante cotone filtrante

Consiglio professionale : Quando si installano ventole per armadi, la pressione positiva è preferibile rispetto a quella negativa. Immettere aria filtrata all'interno dell'armadio previene l'accumulo di polvere sui dispositivi elettronici, evitando possibili malfunzionamenti (la scelta specifica dipende dai requisiti effettivi del prodotto).

2. Determinare la posizione di taglio per la ventola

Principio Base : Assicurare una efficace convezione dell'aria all'interno dell'armadio.

Considerazioni principali :

• I ventilatori sono efficaci solo quando la temperatura interna dell'armadio supera quella ambiente

• L'aria calda è meno densa dell'aria fredda, creando un flusso d'aria naturale dal basso verso l'alto all'interno dell'armadio

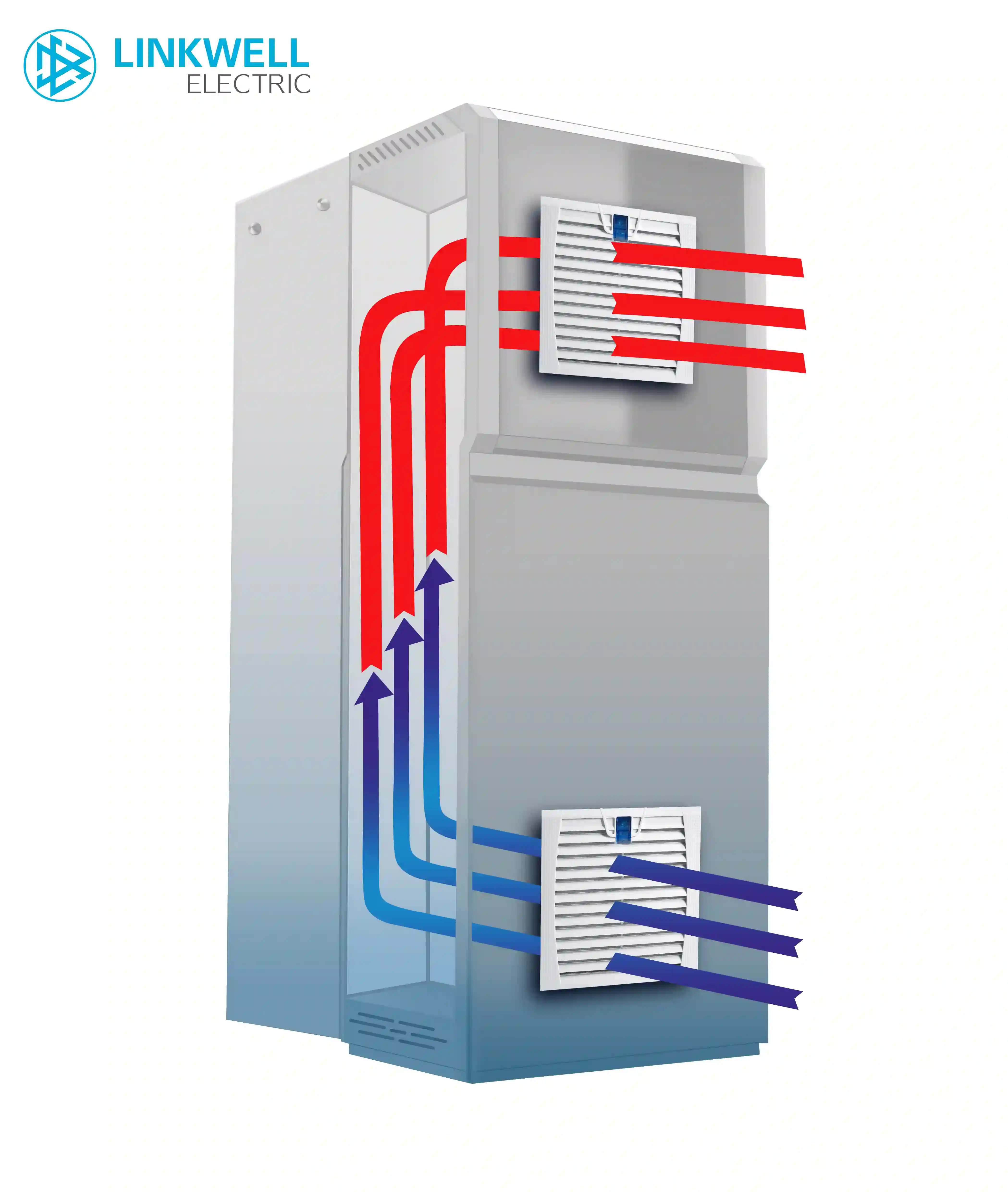

• Installazione standard: utilizzare il sezione Inferiore della porta anteriore o del pannello laterale come presa d'aria, e il sezione Superiore come uscita di scarico

Gestione situazioni speciali :

• Quando le zone calde dell'equipaggiamento si trovano nella parte superiore, laterale o sulla porta anteriore, impedendo le posizioni standard degli incavi, utilizzare aperture superiori

• In questo caso, i ventilatori devono essere installati per espellere l'aria all'esterno anziché soffiare verso l'interno

Soluzioni per Ambienti Difficili :

• Quando nel ambiente di lavoro sono presenti contaminanti come polvere, nebbia d'olio o umidità

• Utilizzo unità filtranti con ventilatore al introduzione d'aria

• Utilizzo coperture con rete filtrante al uscite di scarico

• La protezione doppia garantisce che i contaminanti non possano entrare nell'armadio

3. Soffiaggio o Aspirazione: Scelta della direzione di installazione

Questo è l'aspetto più frainteso del raffreddamento degli armadi, la cui scelta corretta influenza direttamente l'efficienza di raffreddamento e la durata delle apparecchiature.

Sistema a Pressione Positiva (So ffiaggio nell'Armadio)

• Operazione : I ventilatori soffiano aria fresca filtrata all'interno dell'armadio

• Vantaggi :

  • Crea una pressione positiva, impedendo all'aria non filtrata di entrare attraverso fessure

  • Controlla efficacemente la pulizia dell'aria in ingresso

  • Riduce l'accumulo interno di polvere

• Scenari applicabili : La maggior parte dei quadri di controllo elettrici, in particolare ambienti che richiedono un'elevata protezione dalla polvere

Sistema a Pressione Negativa (Espulsione dall'Armadio)

• Operazione : Le ventole estraggono l'aria calda dall'interno dell'armadio

• Rischi :

  • Crea una pressione negativa, aspirando aria non filtrata attraverso diverse fessure

  • Serio accumulo interno di polvere durante il funzionamento prolungato

• Scenari applicabili :

  • Vincoli particolari nella disposizione delle apparecchiature

  • Soluzioni di raffreddamento temporanee

  • Ambienti estremamente puliti

Sistema Ibrido (Consigliato)

• Ingresso : Unità filtrante con ventilatore (soffiaggio nell'armadio)

• Scarico : Copertura della maglia filtrante (espulsione naturale)

• Vantaggi : Combina la prevenzione della polvere a pressione positiva con un raffreddamento efficiente

4. Domande e risposte professionali

D1: Perché la maggior parte delle applicazioni professionali consiglia sistemi a pressione positiva?

R: I sistemi a pressione positiva garantiscono che tutta l'aria che entra nell'armadio passi attraverso dispositivi di filtrazione, impedendo efficacemente l'ingresso di contaminanti come polvere e particelle, riducendo così la frequenza di manutenzione e il tasso di guasti dell'equipaggiamento. Sebbene i sistemi a pressione negativa offrano un'efficienza di raffreddamento leggermente superiore, i problemi derivanti dall'accumulo di polvere a lungo termine aumentano significativamente il rischio di guasti.

D2: Come si determina il numero di ventilatori di raffreddamento necessari per il mio armadio?

R: Calcolare il bilancio termico dell'armadio. Formula di base: Portata d'aria richiesta (m³/h) = [Generazione totale di calore nell'armadio (W) × 0,05] + fattore di sicurezza (tipicamente 1,2-1,5). Considerare anche la curva portata-prevalenza del ventilatore, poiché la portata effettiva diminuisce a causa della resistenza della maglia filtrante.

Domanda 3: Con quale frequenza va sostituito il cotone filtrante?

Risposta: Dipende dalla pulizia dell'ambiente. Raccomandazioni generali:

• Ambienti puliti: 3-6 mesi

• Ambienti industriali normali: 1-3 mesi

• Ambienti polverosi: 2-4 settimane
  Controllare regolarmente lo stato del cotone filtrante e sostituirlo immediatamente se visibilmente scurito o se presenta una resistenza aumentata.

Domanda 4: Quali sono gli errori più comuni nell'installazione dei ventilatori?

Risposta: Gli errori più frequenti includono:

1. Prese d'aria e uscite troppo vicine, che causano cortocircuiti d'aria

2. Non sigillare i passacavi, compromettendo l'equilibrio della pressione

3. Non sostituire regolarmente il cotone del filtro, riducendo il flusso d'aria

4. Installazione della ventola in direzione errata

Domanda 5: Come migliorare l'efficacia del raffreddamento in ambienti ad alta temperatura?

Risposta: Adottare le seguenti misure:

1. Selezionare ventole con maggiore portata d'aria

2. Aumentare il numero di ventole e ottimizzare la disposizione

3. Valutare l'uso di unità a ventilconvettore o scambiatori di calore

4. Installare dispositivi di pre-raffreddamento prima degli ingressi d'aria

5. Ottimizzare la disposizione delle apparecchiature interne per ridurre la resistenza al flusso d'aria

Soluzioni di raffreddamento appropriate per armadi richiedono una considerazione complessiva di diversi fattori, tra cui la generazione di calore delle apparecchiature, le condizioni ambientali e i gradi di protezione. La selezione della composizione delle ventole e della direzione di installazione non solo garantisce un raffreddamento efficace, ma migliora significativamente anche l'affidabilità e la durata delle apparecchiature. Si raccomanda di consultare personale tecnico specializzato durante le fasi di progettazione e installazione per assicurare una configurazione ottimale del sistema di raffreddamento.
