relazione di prova per trasformatore isolante trifase da 10 kVA con avvolgimenti in rame puro: Il percorso di precisione da 380 V a 220 V

Indice

1. Background del progetto : comprensione del requisito personalizzato

2. Specifiche Principali : trasformatore di isolamento trifase da 10 kVA in rame integrale

3. Caratteristiche del prodotto : design innovativo e configurazioni dettagliate

4. Analisi dei dati di prova : tensione di uscita, caduta di tensione e bilanciamento trifase

5. Conclusione : verifica delle prestazioni e qualifica

6. Domande frequenti (FAQ)

1. Contesto del progetto: soddisfare le esigenze di precisione della tensione

Nelle applicazioni industriali, la conversione della tensione è spesso il primo passo critico per garantire la compatibilità delle attrezzature. Recentemente, LINKWELL ha ricevuto un ordine personalizzato da un cliente che necessitava di convertire la normale alimentazione industriale trifase a 380 V a uscita trifase a 220 V per soddisfare esigenze specifiche legate a macchinari importati o a progetti all’estero.

Dopo un rigoroso processo di progettazione e produzione, due unità del nostro Trasformatore di isolamento trifase completamente in rame (potenza nominale 10 kVA/10 kVA) sono state assemblate con successo nello stabilimento LINKWELL ed entreranno ora nella fase finale di collaudo. Questo articolo vi porta direttamente sul sito di prova per osservare le prestazioni dei trasformatori LINKWELL in azione.

2. Specifiche principali: progettati per la stabilità

I due trasformatori sottoposti a prova rappresentano un tipico trasformatore di isolamento personalizzato soluzione, con i seguenti parametri fondamentali:

• Tipo di prodotto : Trasformatore isolante trifase in rame completo

• Marca : LINKWELL

• Potenza nominale : 10 kW (10 kVA)

• Tensione di ingresso : Trifase 380 V (ingresso industriale standard)

• Tensione di uscita : Trifase 220 V (uscita personalizzata)

• Sistema di uscita : Sistema trifase a cinque fili (3 fasi + N + PE), conforme ai rigorosi requisiti di sicurezza per il collegamento a terra

• Classe di isolamento : Conforme agli standard internazionali per trasformatori isolanti

3. Caratteristiche del prodotto: molto più che una semplice conversione di tensione

In LINKWELL crediamo che un ottimo trasformatore non sia soltanto uno strumento per la variazione di tensione, ma una garanzia di sicurezza e durata. Le unità sottoposte a prova presentano numerose ottimizzazioni:

● Terminali KE sviluppati internamente da LINKWELL

Abbiamo dotato i trasformatori di terminali KE proprietari . Questi terminali garantiscono una connessione sicura con resistenza di contatto minima. Il loro design strutturale unico semplifica installazione e manutenzione, dimostrando l’esperienza di LINKWELL nello sviluppo di componenti elettrici.

❄ Sistema di raffreddamento attivo

Considerando l’aumento di temperatura a 10 kVA, abbiamo integrato un ventilatore di raffreddamento dedicato . In abbinamento a un robusto involucro in metallo, ciò garantisce che l’unità mantenga uno stato operativo "fresco" anche durante funzionamento prolungato a pieno carico.

● Connettori impermeabili

Entrambe le estremità di ingresso e uscita utilizzano connettori impermeabili . Questa progettazione impedisce efficacemente l’ingresso di polvere e umidità, prolungando in modo significativo la vita utile del trasformatore in ambienti industriali impegnativi.

? Indicazione intuitiva dello stato

Il pannello di controllo è dotato di chiari Ingresso e Indicatori luminosi di uscita . Lo stato operativo è immediatamente visibile, consentendo ispezioni rapide e attività di troubleshooting da parte degli ingegneri presenti sul posto.

4. Analisi dei dati di prova: lasciate che siano i numeri a parlare

La prova rappresenta il passaggio finale e più critico prima che un trasformatore lasci il nostro stabilimento. I nostri tecnici hanno eseguito rigorosi test di carico su entrambe le unità:

• Apparecchiature di prova : Voltmetro digitale (alta precisione)

• Obiettivo della prova verificare la tensione di uscita a vuoto e sotto carico, nonché l’equilibrio trifase.

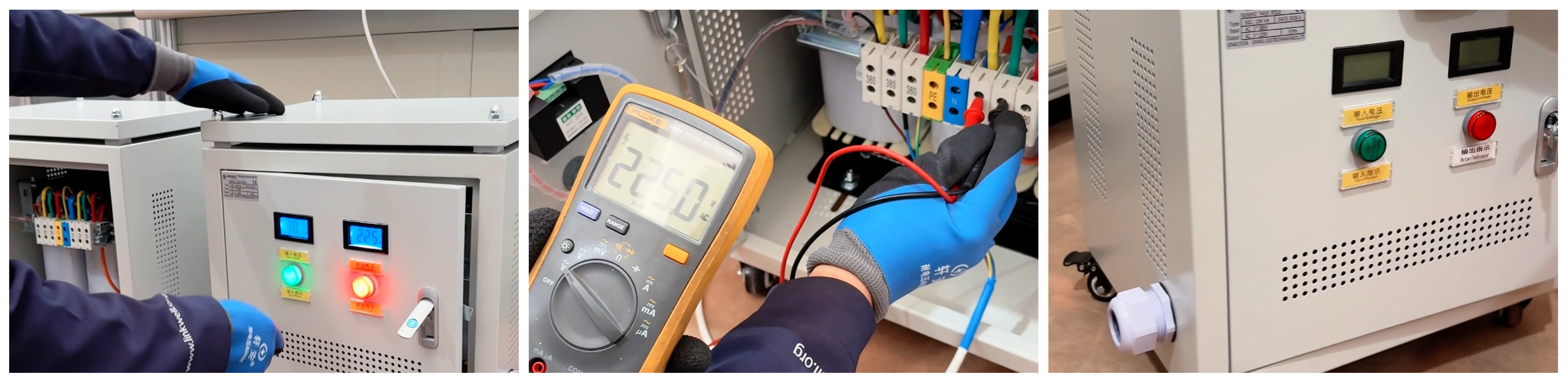

Registro dei test in loco

*"Come si può vedere, la tensione di uscita è trifase 220 V. Abbiamo intenzionalmente applicato un calo di tensione compreso tra il 2% e il 3%. Ciò tiene conto del normale calo di tensione previsto a pieno carico."*

I risultati dei test mostrano:

• Tensione misurata : 225 V (condizione a vuoto/a carico leggero)

• Calo di tensione progettato : UN 2%-3%è previsto un margine ingegneristico che garantisce la stabilizzazione esatta della tensione di uscita a 220 V a pieno carico nominale.

• Equilibrio trifase : Tutte e tre le fasi misurate intorno a 225 V , con minime fluttuazioni. Ciò conferma la precisione del nostro processo di avvolgimento e l’eccellenza della simmetria del circuito magnetico.

Conclusione del test

Dopo rigorosi test funzionali e verifica dei parametri, tutti gli indicatori di prestazione di questi trasformatori hanno superato gli standard di qualifica . L’accuratezza della tensione, l’equilibrio trifase e la resistenza d’isolamento soddisfano o superano le specifiche tecniche richieste dal cliente.

5. Perché scegliere i trasformatori di isolamento LINKWELL?

1. avvolgimenti in rame al 100% : Non sostituiamo mai l’alluminio con il rame. Ciò garantisce una maggiore conducibilità, una minore generazione di calore e una durata significativamente più lunga.

2. Isolamento galvanico : Gli avvolgimenti primario e secondario sono elettricamente isolati, consentendo di sopprimere efficacemente le armoniche di rete e proteggere le apparecchiature a valle.

3. Personalizzazione flessibile le tensioni di ingresso/uscita, i tipi di morsetti e i livelli di protezione possono essere tutti personalizzati in base alle vostre esigenze specifiche.

4. Test rigorosi ogni trasformatore LINKWELL viene sottoposto a un processo di collaudo completo, proprio come quello descritto in questa relazione, prima della spedizione.

Domande frequenti (FAQ)

Domanda 1: Che cos’è un trasformatore di isolamento? In che cosa differisce da un autotrasformatore standard?
Risposta: Un trasformatore di isolamento presenta avvolgimenti primario e secondario elettricamente separati. I suoi scopi principali sono isolamento di sicurezza e suppressione delle interferenze . In caso di guasto elettrico, impedisce la formazione di un circuito di scossa, migliorando notevolmente la sicurezza personale. Il trasformatore sottoposto a prova in questo caso ne è un esempio emblematico.

Domanda 2: Perché la tensione di uscita è stata misurata a 225 V invece che esattamente a 220 V?
Risposta: Si tratta di una riserva ingegneristica intenzionale riserva ingegneristica . I trasformatori presentano una tensione leggermente più elevata a vuoto. Quando viene applicato un carico, la tensione diminuisce naturalmente di una piccola quantità a causa della resistenza interna degli avvolgimenti. LINKWELL prevede un margine di caduta di tensione del 2-3% per garantire che il carico riceva esattamente 220 V alla piena capacità.

Q3: Che cosa significa "Sistema trifase a cinque fili"? Perché è importante?
R: Un sistema trifase a cinque fili è composto da tre conduttori di fase (A/B/C) + un conduttore neutro (N) + un conduttore di protezione (PE) . Questo sistema separa rigorosamente il neutro di lavoro dalla terra di protezione, offrendo una sicurezza molto superiore rispetto al più vecchio sistema trifase a quattro fili. È il requisito standard nella distribuzione industriale dell’energia elettrica moderna in tutto il mondo.

Q4: La ventola di raffreddamento rende il trasformatore molto rumoroso?
R: Le ventole selezionate da LINKWELL sono modelli a bassa rumorosità e sono generalmente controllate da un termostato. Si attivano soltanto quando la temperatura interna raggiunge un valore prestabilito e rimangono spente nelle normali condizioni operative. Questa progettazione garantisce un raffreddamento efficace quando necessario, mantenendo nel contempo un funzionamento silenzioso.

Q5: È possibile personalizzare altre specifiche di tensione, ad esempio ingresso a 660 V e uscita a 400 V?
R: Assolutamente sì. LINKWELL vanta un’ampia esperienza nei progetti su misura. Basta fornirci le tensione di ingresso, tensione di uscita, potenza richiesta (kVA) e scenario di applicazione . Il nostro team di ingegneri può progettare per voi la soluzione ottimale.
