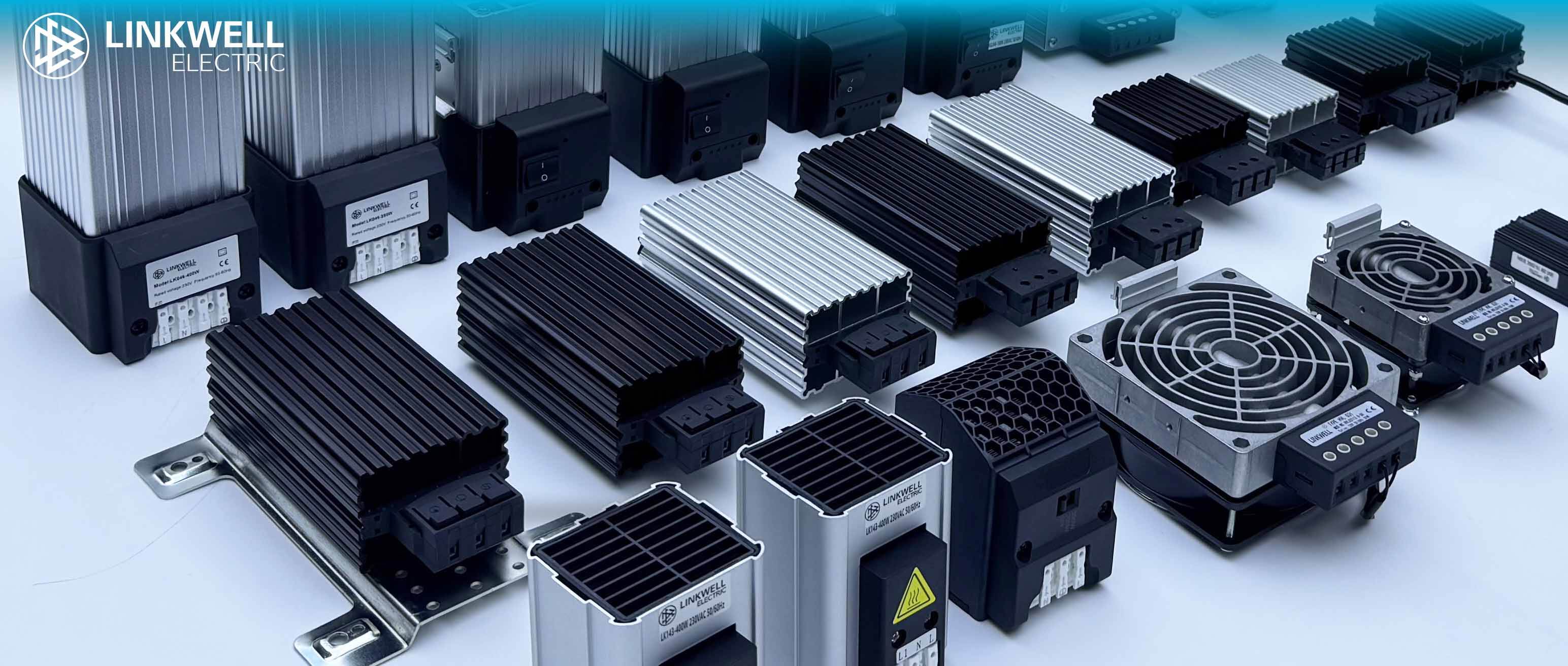

Beherrschung des Schranksklimas: So wählen und testen Sie eine Gehäuseheizung
Inhaltsverzeichnis
Wichtige Erkenntnisse
Die Funktion einer Schaltschrankheizung
So wählen Sie die richtige Schaltschrankheizung
Schritt-für-Schritt: Installation und Prüfung
Fehlerbehebung und Wartung
FAQ
Klicken Sie hier, um den Katalog anzusehen
Zusammenfassung: Feuchtigkeit und Kondenswasser sind stille Killer industrieller elektrischer Komponenten. Dieser Leitfaden zeigt Ihnen, wie Sie die richtige Schaltschrankheizung für Ihren Schaltschrank auswählen, und bietet eine detaillierte Anleitung zur Installation, Prüfung und Wartung, um sicherzustellen, dass Ihre kritischen Anlagen trocken bleiben und betriebsbereit sind.
Wichtige Erkenntnisse
-
Identifizieren Sie Ihren Bedarf: Entscheiden Sie, ob Sie hauptsächlich Heizung für kondensationsverhütung benötigen oder für kaltstartunterstützung .
-
Leistung und Größe abstimmen: Berechnen Sie die Wattzahl korrekt und wählen Sie ein Format, das zur Anordnung Ihres Schaltschranks und dessen thermischen Anforderungen passt.
-
Funktion prüfen: Verwenden Sie ein Multimeter, um den Widerstand zu überprüfen, und führen Sie einen Funktions-Test unter Spannung durch, um sicherzustellen, dass Heizung und Thermostat ordnungsgemäß funktionieren.
-
Sicherheit hat Vorrang: Trennen Sie vor der Installation stets die Stromversorgung und tragen Sie geeignete Sicherheitsausrüstung.
Die Rolle einer Schaltschrankheizung: Mehr als nur Wärme
Industrielle Temperaturschwankungen führen dazu, dass sich im Inneren von Steuerschränken Kondenswasser bildet. Diese Feuchtigkeit verursacht Korrosion, Kurzschlüsse und Bauteildefekte, was zu kostspieligen Ausfallzeiten führt. Der primäre Zweck einer Schaltschrankheizung besteht nicht darin, den Schrank zu erwärmen, sondern:
-
Kondensation verhindern: Durch eine Erhöhung der Innentemperatur um nur wenige Grad über den Taupunkt der Umgebungsluft werden die Bedingungen beseitigt, die zur Wasserbildung führen.
-
Kaltstartzuverlässigkeit sicherstellen: In gefrierenden Umgebungen hält es Komponenten innerhalb ihres sicheren Betriebstemperaturbereichs und gewährleistet, dass Systeme wie erwartet einschalten.
So wählen Sie die richtige Schaltschrankheizung
Die Auswahl des richtigen Heizelements ist eine proaktive Investition, die reaktive Reparaturen vermeidet. Hier ist Ihre Auswahl-Checkliste:
| Gesichtspunkt | Beschreibung & Anleitung |
|---|---|
| Hauptziel | Anti-Kondensation oder Frostschutz . Anti-Kondensation erfordert geringere Leistung (Watt), während Frostschutz je nach niedrigster Umgebungstemperatur höhere Leistung benötigt. |
| Leistungsberechnung | Hängt vom Schrankvolumen, der Temperaturdifferenz zwischen Innen- und Außentemperatur sowie der Isolierung ab. Eine einfache Faustregel: Leistung (W) ≈ Schrankvolumen (m³) × ΔT (°C) × Isolationsfaktor (typischerweise 10-15) . Bei Standardgehäusen sind 40 W bis 100 W oft ausreichend zur Kondensationskontrolle. |
| Formfaktor | Muss in den verfügbaren Platz passen. Häufige Typen sind stab-, Rohr- und Rippenheizungen . Achten Sie auf sicheren Abstand zu anderen Bauteilen. |
| Versorgungsspannung | Muss der Versorgungsspannung Ihres Werks entsprechen (z. B. AC 24 V, 110 V, 230 V). |
| Sicherheit & Zertifizierungen | Achten Sie auf relevante Zertifizierungen wie CE, UL und RoHS , um industrielle Sicherheit und Zuverlässigkeit sicherzustellen. |
| Mit oder ohne Thermostat | Modelle mit integrierte Thermostate sind selbsteinstellend und energieeffizient. Modelle ohne erfordern zur Steuerung einen separaten Gehäusethermostat. |
Tipp: Bei Unsicherheiten konsultieren Sie bitte einen technischen Spezialisten. Wir können präzise Empfehlungen basierend auf Ihrer spezifischen Anwendung geben.
Schritt-für-Schritt: Installation und Prüfung Ihrer Heizung
Eine fachgerechte Installation und Überprüfung sind entscheidend für eine langfristige Leistung.
Sicherheit zuerst: Vorbereitung
-
Trennen und sichern Sie alle Stromquellen zum Schaltschrank.
-
Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass die Installationsstelle stromfrei ist.
-
Verkleidung sicherheitshandschuhe und Brille, um sich vor scharfen Kanten und Verbrennungen zu schützen.
Installation und Verkabelung
-
Standort wählen: In der Regel an der Unterseite oder am unteren Seitenbereich des Gehäuses montieren, um die natürliche Konvektion zu fördern. Vermeiden Sie direkten Kontakt mit Kabeln oder empfindlichen Geräten.
-
Heizung befestigen: Verwenden Sie die vorgesehenen Montagelöcher oder Halterungen und Schrauben, um die Heizung fest an der Gehäusewand zu befestigen.
-
Korrektes Verkabeln:
-
Für Heizungen mit integriertem Thermostat verbinden Sie einfach die Phase (L) und den Neutralleiter (N) mit der Stromquelle.
-
Für Heizungen ohne Thermostat , muss es in Reihe mit dem Ausgang eines dedizierten Gehäusethermostats verschaltet werden.
-
Stellen Sie sicher, dass alle Anschlüsse fest sitzen, und verwenden Sie nach Möglichkeit Aderendhülsen oder Crimpösen.
-
Funktionstest: Sicherstellen, dass es funktioniert
Führen Sie vor dem Schließen des Schaltschranks folgende Prüfungen durch:
-
Widerstandsprüfung (Strom aus):
-
Stellen Sie Ihr Multimeter auf den Widerstandsmessmodus (Ω).
-
Setzen Sie die Messspitzen an die Hauptanschlüsse des Heizelements.
-
Sie sollten einen stabilen Widerstandswert messen. Mit der Formel R = V² / P sollte ein 230-V-100-W-Heizelement einen Widerstand von etwa 529 Ohm .
-
Eine Messung von Unendlich Ω (OL) zeigt einen Unterbruch (durchgebranntes Element) an. Eine Messung von 0 Ω zeigt einen Kurzschluss an. Beides bedeutet, dass die Heizung defekt ist.
-
-
Funktionsprüfung (Strom eingeschaltet):
-
Stellen Sie die Stromversorgung unter sicheren Bedingungen wieder her.
-
Bei Heizgeräten mit Thermostat: Fühlen Sie nach abgestrahlter Wärme der Einheit. Diese sollte ein- und ausschalten, wenn das interne Thermostat den Sollwert erreicht.
-
Für Heizungen ohne Thermostat: Der Betrieb wird durch ein separates Thermostat gesteuert, das entsprechend getestet werden muss.
-
Beobachten Sie einen kompletten Zyklus, um den ordnungsgemäßen Betrieb zu bestätigen.
-
Hinweis: Berühren Sie während des Funktionstests das Heizelement nicht direkt, um Verbrennungen zu vermeiden.
Fehlerbehebung und Wartung
Routinemäßige Wartung
-
Sichtprüfung: Überprüfen Sie vierteljährlich oder halbjährlich Staubansammlungen, mechanische Beschädigungen oder Verfärbungen. Staub wirkt als Isolator und verringert die Effizienz.
-
Reinigung: Schalten Sie die Stromversorgung aus und entfernen Sie Staub mit einer weichen Bürste oder Druckluft mit niedrigem Druck.
-
Anschlussprüfung: Jährlich sollten die Anschlussklemmen auf Festigkeit und Korrosionserscheinungen überprüft werden.
Häufige Probleme und Lösungen
| Problem | Mögliche Ursache | Fehlersuche Schritte |
|---|---|---|
| Heizung funktioniert nicht | 1. Keine Stromversorgung 2. Thermostat-Einstellwert zu hoch oder defekt 3. Heizelement ausgefallen |
1. Prüfen Sie den Leistungsschalter und die Stromversorgung 2. Thermostateinstellungen/-funktion überprüfen 3. Durchführen Widerstandsprüfung mit einem Multimeter |
| Heizung läuft kontinuierlich | 1. Thermostat-Einstellwert zu niedrig 2. Defektes Thermostat (verklebte Kontakte) 3. Umgebungstemperatur zu niedrig |
1. Thermostattemperatur höher einstellen 2. Thermostat überprüfen oder austauschen |
| Keine Temperaturänderung im Gehäuse | 1. Zu geringe Heizleistung 2. Schlechte Dichtung des Gehäuses / Wärmeverlust 3. Falsche Platzierung der Heizung |
1. Heizleistung neu berechnen und aufrüsten 2. Dichtungen des Gehäuses prüfen und reparieren 3. Heizung umplatzieren, um eine bessere Luftzirkulation zu gewährleisten |
Warum unsere Gehäuseheizungen wählen?
Unsere Produkte sind für robuste industrielle Leistung konzipiert und bieten eine zuverlässige und sorgenfreie Lösung:
-
Präzise Leistungsbreite: Eine große Auswahl von 10 W bis 300 W, um jeder Gehäusegröße und Anforderung gerecht zu werden.
-
Robuster und sicherer Aufbau: Ausgestattet mit hochwertigen Legierungs-Widerstandsdrahten und Magnesiumoxid-Isolierung für gleichmäßige Wärmeverteilung und lange Lebensdauer. Die Gehäuse bestehen oft aus rostfreiem Stahl oder eloxiertem Aluminium für Korrosionsbeständigkeit.
-
Flexible Ausstattung: Erhältlich mit integrierten Thermostaten (fest oder einstellbar) oder als reine Heizelemente, die Sie mit Ihrer bevorzugten Steuerung kombinieren können.
-
Einfache Installation und Wartung: Modulare Konstruktionen mit standardisierten Montageoptionen vereinfachen Einbau und Austausch und minimieren Ausfallzeiten.
Die Investition in die richtige Gehäuseheizung ist vergleichbar mit einer Versicherung für Ihre kritischsten elektrischen Anlagen.
FAQ
Q1: Welche Heizleistung benötige ich für einen Standard-Schaltkasten?
A: Für einen typischen Schaltkasten mit den Maßen 800 mm x 600 mm x 200 mm in einer mäßig feuchten Umgebung reicht zur Kondensationsverhinderung oft eine Heizleistung von 40 W bis 60 W aus. Es wird jedoch stets empfohlen, eine genaue Berechnung basierend auf der minimalen Umgebungstemperatur durchzuführen.
Q2: Sollte ich die Heizung dauerhaft eingeschaltet lassen oder nur bei Bedarf?
A: Zur Kondensationskontrolle ist es bewährte Praxis, die Heizung während der feuchten Jahreszeiten oder in Umgebungen mit starken Temperaturschwankungen eingeschaltet zu lassen. Der integrierte oder externe Thermostat schaltet die Heizung nach Bedarf ein und aus, wodurch sie energieeffizient arbeitet.
Q3: Woran erkenne ich, ob der Thermostat meiner Heizung funktioniert?
A: Versuchen Sie, die Solltemperatur des Thermostats zu senken. Sie sollten ein leises „Klicken“ hören, und die Heizung sollte sich einschalten. Danach erhöhen Sie die Solltemperatur über die aktuelle Temperatur hinaus; Sie sollten erneut ein „Klicken“ hören, wenn die Heizung sich ausschaltet.
Q4: Bieten Sie maßgeschneiderte Heizungslösungen an?
A: Ja, wir bieten Anpassungen für spezielle Spannungs-, Form-, Größen- oder Leistungsanforderungen an. Bitte wenden Sie sich mit Ihren Spezifikationen an unser technisches Supportteam.
